Thông tin chi tiết sản phẩm:
Thanh toán:
|
Tên: | Trình mô phỏng SpO2 & ECG | ứng dụng: | Mô phỏng tín hiệu y tế |
---|---|---|---|
Vật chất: | Nhựa | Màu: | Màu vàng |
Loại pin: | Tích hợp lithium | ||
Điểm nổi bật: | Mô phỏng bệnh viện,Thiết bị mô phỏng y tế |

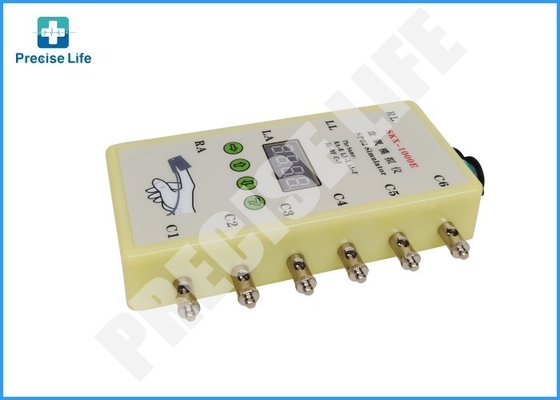

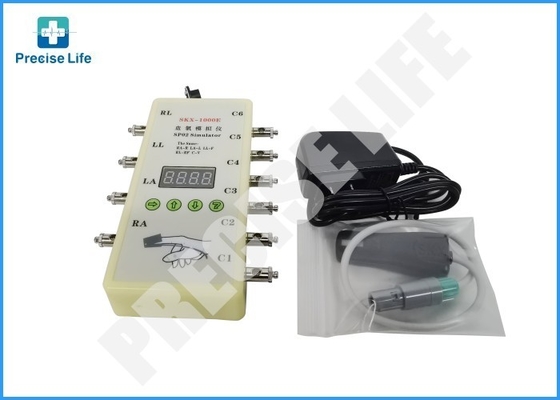

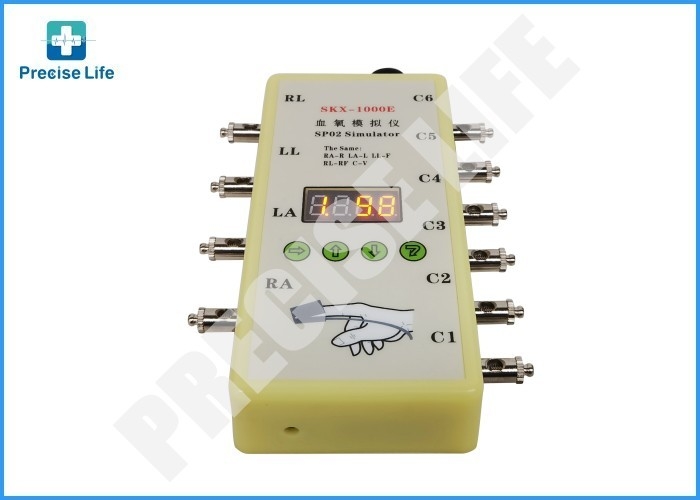

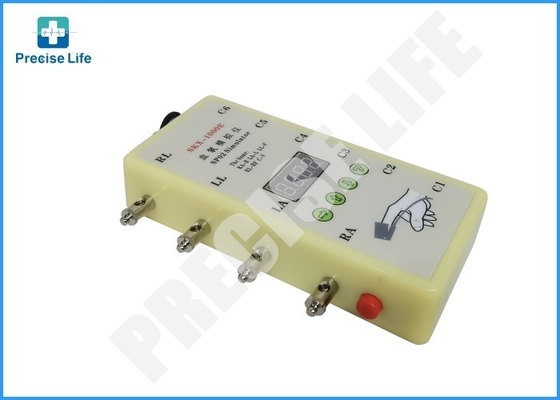

SpO2 Trình mô phỏng y tế với chức năng giả lập ECG Trình mô phỏng SpO2 với 10 đạo trình
Giới thiệu chức năng SpO2:
1. Ngón tay giả bên ngoài, bạn có thể dễ dàng kết nối với bất kỳ dụng cụ kiểm tra SpO2 nào; |
2. Đây là một trình mô phỏng quang đa chức năng, tích hợp đường cong dạng sóng BCI, Mindray, Massi-mo, được sử dụng thường xuyên; |
3. Phạm vi mô phỏng đo oxy hóa: 80%, 85%, 90%, 98%, hiệu chuẩn phát hiện giá trị 4 điểm này, dung sai <= 1%; 60%, 65%, 70%, 75%, hiệu chuẩn phát hiện giá trị 4 điểm này, dung sai <2%; |
4. Phạm vi mô phỏng tốc độ xung: 30,60,80,100,120,160,180,240 bpm tổng cộng 8 điểm kiểm tra, dung sai <= 1bpm; |
Giới thiệu chức năng ECG:
1. Dạng sóng ECG bình thường, 12 loại khác nhau và các dạng sóng đồng bộ; |
2. Dạng sóng phát hiện nhịp tim cộng và dự trữ; |
|
4. Sóng hình sin, đo đặc tính tần số biên độ |
|
6. Tốc độ hô hấp của dạng sóng thở có thể thay đổi + Dạng sóng ECG; |
7. Bạn có thể đặt biên độ tín hiệu ECG; |
Giới thiệu mã dạng sóng:
1. Giá trị bão hòa oxy, đặt tốc độ SpO2 của trình giả lập;
2. Giá trị tốc độ xung, đặt giá trị tốc độ xung giả lập;
3. Chọn đường cong dữ liệu của bão hòa Oxy;
4. Dạng sóng ECG bình thường, 12 phạm vi khác nhau và loại sóng đồng bộ;
5. Dạng sóng tam giác cộng trừ;
6. Sóng vuông, sử dụng sóng vuông để đo tốc độ quét;
7. Sóng hình sin, đo đặc tính tần số biên độ
8. Có thể thay đổi biên độ sóng T, giá trị nhịp tim, biên độ sóng R và độ rộng sóng R của dạng sóng QRS tương tự;
9. Mô phỏng dạng sóng hô hấp;
A. Đặt biên độ tín hiệu;
Chú thích:
1. Trình giả lập sẽ tự động tạo ra một giá trị 98 máu Oxy, 80 nhịp tim, dữ liệu thông số Oxy máu của đường cong ,
và mã là 4 dạng sóng ECG bình thường và tốc độ hô hấp là 15bpm dạng sóng hô hấp.
2. Phần ngón tay bắt chước, chống lại đèn LED của cảm biến Spo2; và phần ngón tay bắt chước, chống lại cảm biến SpO2 PD; và chắc chắn rằng
cửa sổ màu trắng của ngón tay giả bắt chước phù hợp với cảm biến PD của SpO2, hoặc nó sẽ dẫn đến dữ liệu không hợp lệ.
3. Trình mô phỏng sẽ tự động tạo ra biên độ chì II ở 1mV và trong sóng phát hiện nhịp tim, sóng vuông, sóng hình sin,
Sóng QRS, tất cả biên độ của chì II là 1mV.
4. Khi pin xuống thấp hơn một giá trị nhất định, nội dung của màn hình kỹ thuật số sẽ nhấp nháy để báo pin yếu, sau đó tiếp tục
chỉ làm việc khoảng bốn giờ. Xin lưu ý rằng tại thời điểm này, biên độ dạng sóng ECG sẽ giảm.
5. Kết nối bộ phận ECG với máy ECG: RA-R (cánh tay phải), LA-L (cánh tay trái), LL-F (chân trái), RL-RF (chân phải), C1-C6 (chì ngực).
6. Kết nối bộ phận ECG với máy theo dõi bệnh nhân: RA-tay phải (trắng), LA-tay trái (đen), LL-chân trái (đỏ), chân phải RL (xanh lá cây), chì ngực C1-C6 (nâu) .
7. ECG phần 3 dẫn kết nối: RA-tay phải (trắng), LA-tay trái (đen), LL-chân trái (đỏ).
8. Khác nhau xác định kết nối tương ứng: L-LA, R-RA, RF (N) -RL, F-LL, CV.
Mô tả chính:
Có 4 phím, theo sau là các phím chọn, phím tăng, phím giảm, phím Enter, ngoài một bộ tổ hợp phím
Chọn khóa:
Phím này được sử dụng để chọn tham số bạn muốn thay đổi; Có 4 ống LED để hiển thị bốn mã đại diện cho những gì được hiển thị,
Mã dạng sóng đại diện LED thứ 1, LED 2-4 đại diện cho tham số (2 là giá trị của một trăm, 3 đại diện của mười, 4 đại diện của bit)
Tăng khóa:
Sử dụng nó để tăng tham số
Phím giảm:
Sử dụng nó để giảm tham số
Nhập khóa:
Sử dụng nó để xác nhận tham số bạn đã chọn
Phím kết hợp:
Bấm phím chọn và phím Enter cùng lúc, nhả phím Enter, nhả phím chọn,
bấm đúp vào phím Enter lần nữa, phím kết hợp đã được chọn thành công và nó sẽ hiển thị nội dung khác nhau.
Các cách hoạt động của từng mã:
1. Giá trị oxy trong máu:
1) Cài đặt giá trị Oxy trong máu ở: 80%, 85%, 90%, 98%, hiệu chuẩn phát hiện giá trị 4 điểm này, dung sai <= 1%;
Ở mức 60%, 65%, 70%, 75%, hiệu chuẩn phát hiện giá trị 4 điểm này, dung sai <2%;
2) Giá trị ban đầu: 98%; Nó có thể được chọn và thiết lập giá trị oxy trong máu với phím tăng và phím giảm trực tiếp.
2. Giá trị xung nhịp:
1) Cài đặt giá trị xung nhịp ở: 30,60,80,100,120,160,180,240 bpm tổng cộng 8 điểm kiểm tra;
2) Dung sai <= 1 bpm;
3) Giá trị ban đầu là 80 bpm, Có thể chọn và đặt giá trị xung nhịp với phím tăng và phím giảm trực tiếp.
3. Lựa chọn đường cong dữ liệu dạng sóng:
Dữ liệu 1 là đường cong BCI, dữ liệu 2 là đường cong .
4. Dạng sóng ECG bình thường:
* Phạm vi cài đặt nhịp tim: 10-200bpm (Giá trị ban đầu: 60 bpm)
* Biên độ tín hiệu được cố định
5. Dạng sóng tam giác cộng trừ
* Dải tần số: 10-300bpm (Giá trị ban đầu: 75 bpm)
* Phạm vi biên độ: 0,1-4Mv (10: 0,1mV, 400: 4mV)
* 2 chế độ, Chế độ 1: Dạng sóng dương; chế độ II: dạng sóng âm; Sử dụng phím kết hợp để chọn.
6. Sóng vuông
* Dải tần số: 0,1Hz-10Hz (10: 0,1Hz, 100: 10Hz); (Giá trị ban đầu: 1 Hz)
* Phạm vi biên độ: 0,1-4Mv (10: 0,1mV, 400: 4mV);
7. Sóng hình sin
* Dải tần số: 1-100Hz (Giá trị ban đầu: 25 Hz)
* Phạm vi biên độ: 0,1-4Mv (10: 0,1mV, 400: 4mV)
8. Dạng sóng tương tự QRS-T:
Dạng sóng này có 4 chế độ hoạt động,
Mô hình 1: biên độ sóng T có thể thay đổi;
Mô hình 2: Đặt tần số dạng sóng;
Chế độ 3: thiết lập biên độ của dạng sóng QRS;
Mô hình 4: Đặt độ rộng của sóng QRS;
chế độ hoạt động có thể thay đổi với các phím kết hợp.
* Phạm vi cài đặt biên độ sóng T: 0,1mV-2mV; (Giá trị ban đầu: 10)
* Phạm vi cài đặt tần số dạng sóng: 20-300bpm; (Giá trị ban đầu: 75)
* Phạm vi biên độ dạng sóng QRS: 0,1mV-2mV; (Giá trị ban đầu: 1mV)
* Phạm vi độ rộng dạng sóng QRS: 10ms-150ms; (Giá trị ban đầu: 80ms)
9. Mô phỏng sóng hô hấp:
* Dải tần số: 10-100time / phút; (Giá trị ban đầu: 15bpm)
* Lưu ý: đạo trình hô hấp là RA-LL, trở kháng cơ sở là 1k. Nếu đạo trình hô hấp theo dõi bệnh nhân là đạo trình khác, vui lòng đặt tham số của màn hình hoặc thay đổi cách kết nối chì.
A. Cài đặt biên độ tín hiệu:
* Phạm vi biên độ: 0,1mV-4mV (10: 0,1mV, 400: 4mV); (Giá trị ban đầu: 100)
* Lưu ý: cài đặt biên độ này sẽ ảnh hưởng đến biên độ dạng sóng 5,6,7.
